Lưu Lượng Kế Là Gì? Phân Loại, Nguyên Lý & Ứng Dụng

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc xác định được tốc độ và khối lượng của chất lỏng hoặc chất khí đang chảy qua là vô cùng cần thiết. Lưu lượng kế, hay còn gọi là đồng hồ đo lưu lượng, chính là thiết bị được sinh ra để thực hiện nhiệm vụ đó, giúp chúng ta giám sát, kiểm soát và đảm bảo toàn bộ hệ thống vận hành một cách an toàn và tối ưu. Cùng tìm hiểu chi tiết về lưu lượng kế từ khái niệm, cấu tạo tới nguyên lý hoạt động và ứng dụng của lưu lượng kế .

1. Lưu lượng kế là gì?

Lưu lượng kế (Flow Meter) là một thiết bị đo lường được sử dụng để xác định tốc độ hoặc khối lượng của chất lỏng, khí, hoặc hơi di chuyển qua một đường ống trong một khoảng thời gian nhất định. Nói một cách đơn giản, thiết bị đo lưu lượng này cho chúng ta biết chính xác có bao nhiêu vật chất đang chảy qua hệ thống, từ đó giúp người vận hành có thể kiểm soát, điều chỉnh và tối ưu hóa các quy trình một cách hiệu quả nhất.

lưu lượng kế

Lưu lượng kế là gì?

2. Cấu tạo và nguyên lý hoạt động của lưu lượng kế

Để lựa chọn và sử dụng một lưu lượng kế một cách hiệu quả, việc am hiểu về cấu tạo và nguyên lý hoạt động của chúng là bước đi đầu tiên và quan trọng nhất.

2.1. Cấu tạo

Một lưu lượng kế cơ bản thường bao gồm các bộ phận chính như ống đo, phao và thang đo. Đây là cấu trúc phổ biến nhất, đặc biệt với các loại đo cơ học.

  • Ống đo (Measuring Tube): Thường có dạng hình nón, được làm từ vật liệu trong suốt (như nhựa cao cấp hoặc thủy tinh) để người vận hành có thể dễ dàng quan sát.
  • Phao (Float): Là vật thể được đặt bên trong ống đo, có tỷ trọng lớn hơn lưu chất và sẽ được nâng lên bởi lực đẩy của dòng chảy.
  • Thang đo (Scale): Các vạch chia được khắc hoặc in trực tiếp lên thân ống đo, cho phép đọc trực tiếp kết quả đo. Đơn vị đo thường là GPM (gallon/phút), LPM (lít/phút) hoặc m³/h đối với các hệ thống công suất lớn.

2.2. Nguyên lý hoạt động

Nguyên lý hoạt động của lưu lượng kế dạng phao khá trực quan và không cần nguồn năng lượng bên ngoài. Khi có dòng chảy đi qua ống đo theo chiều từ dưới lên, lực của dòng chảy sẽ tác động và nâng phao lên. Phao sẽ di chuyển và dừng lại tại vị trí mà lực đẩy của dòng chảy cân bằng với trọng lượng của phao. Tại điểm cân bằng đó, khe hở giữa phao và thành ống sẽ đủ lớn để toàn bộ lưu chất chảy qua. Người vận hành chỉ cần đọc giá trị trên thang đo tại vị trí của phao để xác định lưu lượng tức thời.

3. Phân loại các lưu lượng kế hiện nay

Thị trường hiện nay vô cùng đa dạng với nhiều loại đồng hồ đo lưu lượng khác nhau. Việc phân loại chúng giúp bạn dễ dàng hơn trong việc lựa chọn sản phẩm phù hợp nhất với nhu cầu cụ thể của mình.

3.1. Phân loại theo hình dạng

  • Lưu lượng kế dạng vuông: Thường được thiết kế để lắp đặt trực tiếp trên mặt tủ điện, giúp người vận hành dễ dàng theo dõi và đối chiếu các thông số của hệ thống.
  • Lưu lượng kế dạng tròn và dạng phễu: Hai loại này được lắp trực tiếp trên đường ống. Dạng tròn thường được ưu tiên cho các hệ thống có công suất nhỏ, trong khi dạng phễu phù hợp hơn với các hệ thống công nghiệp quy mô lớn, yêu cầu đo lưu lượng nước cao.
lưu lượng kế

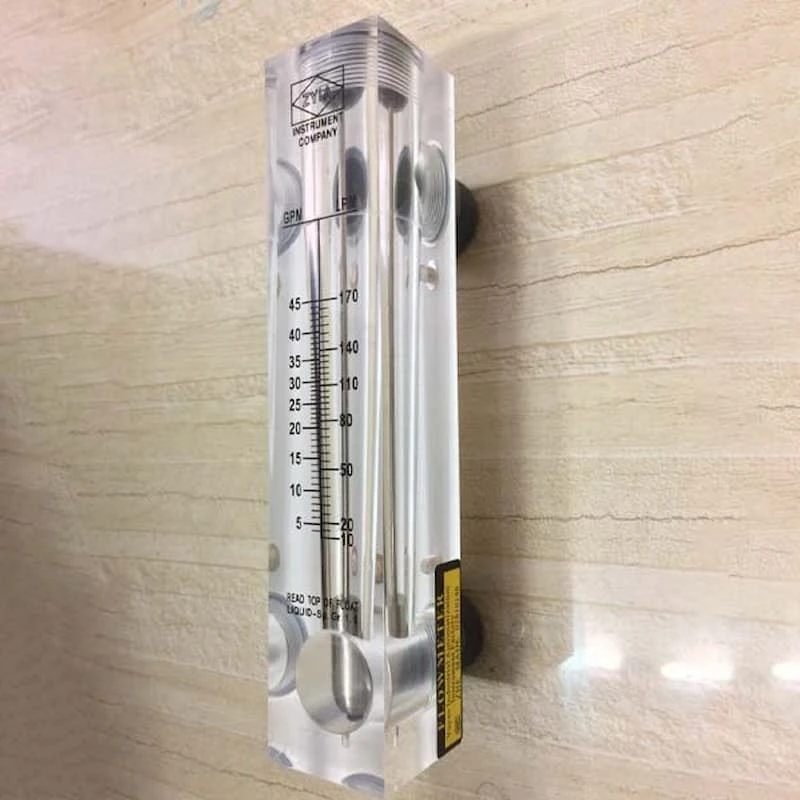

Lưu lượng kế dạng vuông

3.2. Phân loại theo nguyên lý hoạt động

Đây là cách phân loại quan trọng nhất, quyết định đến độ chính xác, độ bền và khả năng ứng dụng của thiết bị.

  • Lưu lượng kế điện tử
    Lưu lượng kế điện tử, hay còn gọi là cảm biến lưu lượng từ tính, hoạt động dựa trên định luật cảm ứng điện từ Faraday. Khi một chất lỏng dẫn điện chảy qua từ trường do thiết bị tạo ra, nó sẽ sinh ra một điện áp tỷ lệ thuận với tốc độ dòng chảy.

    • Ưu điểm: Độ chính xác cao, không có bộ phận chuyển động nên ít bị hao mòn, có thể đo được các loại lưu chất bẩn, ăn mòn hoặc chứa hạt rắn. Phép đo gần như không bị ảnh hưởng bởi sự thay đổi về mật độ, độ nhớt hay nhiệt độ.
    • Nhược điểm: Chỉ đo được các chất lỏng có khả năng dẫn điện và không thể đo được các lưu chất như dầu, khí, hơi và các dung môi hữu cơ.
  • Lưu lượng kế tuabin
    Loại này sử dụng một roto (cánh quạt) được đặt trong dòng chảy. Tốc độ quay của roto sẽ tỷ lệ thuận với tốc độ của lưu chất. Một cảm biến sẽ đếm số vòng quay và chuyển đổi thành tín hiệu đo lưu lượng.

    • Ưu điểm: Độ chính xác và độ lặp lại tốt, cấu trúc nhỏ gọn, phù hợp cho cả chất lỏng và chất khí sạch.
    • Nhược điểm: Các bộ phận chuyển động có thể bị mài mòn theo thời gian, không phù hợp với các dòng chảy có chứa cặn bẩn hoặc hạt rắn vì có thể gây kẹt tuabin.
lưu lượng kế

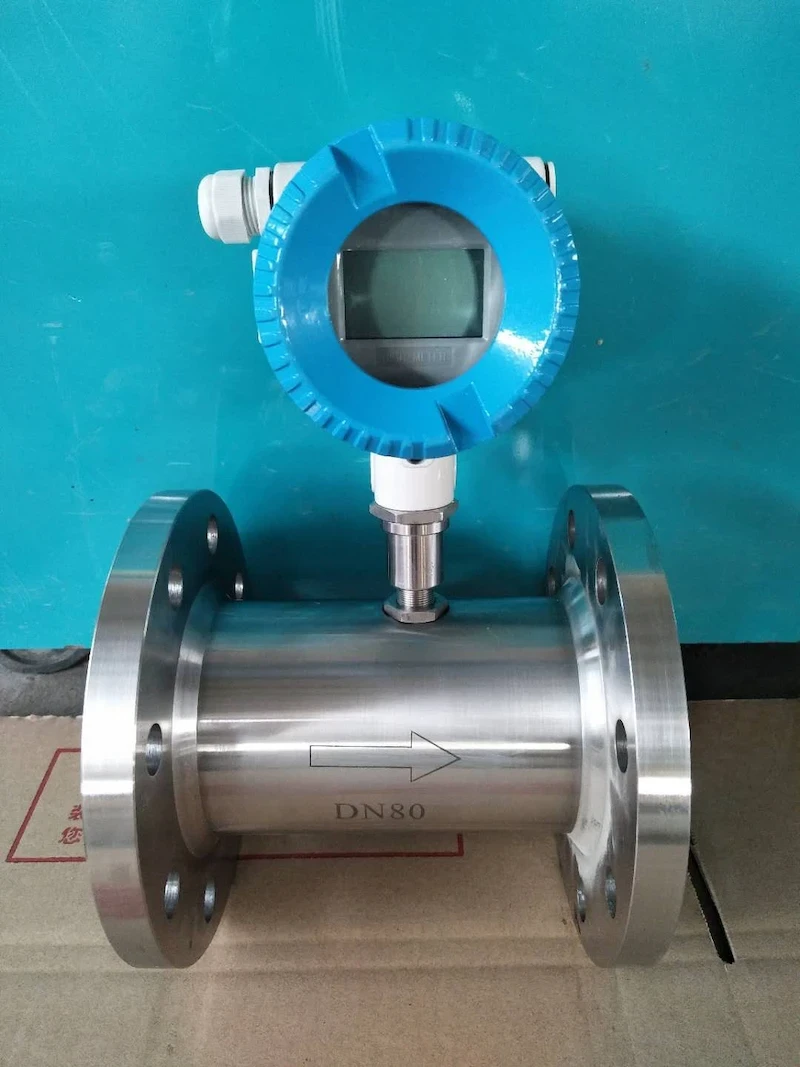

Lưu lượng kế tuabin

4. Ứng dụng đa dạng của lưu lượng kế trong công nghiệp và đời sống

Nhờ khả năng đo lường linh hoạt và chính xác, ứng dụng của lưu lượng kế vô cùng rộng rãi, đóng vai trò then chốt trong nhiều ngành nghề.

4.1. Ngành nước và xử lý nước thải

Đây là lĩnh vực ứng dụng phổ biến nhất. Lưu lượng kế được dùng để đo lường nước cấp, nước sạch, nước thải sinh hoạt và công nghiệp.

  • Ví dụ: Tại một nhà máy xử lý nước thải, lưu lượng kế điện từ được lắp đặt ở đường ống đầu vào để đo chính xác lượng nước thải cần xử lý. Dựa vào đó, hệ thống có thể tự động định lượng hóa chất keo tụ và khử trùng một cách tối ưu, vừa đảm bảo chất lượng nước đầu ra, vừa tiết kiệm chi phí vận hành.
Lưu lượng kế trong ngành xử lý nước thải

Lưu lượng kế trong ngành xử lý nước thải

4.2. Ngành dầu khí và hóa chất

Trong môi trường khắc nghiệt này, việc đo lường chính xác dòng chảy của dầu thô, khí tự nhiên, và các loại hóa chất ăn mòn là cực kỳ quan trọng để kiểm soát quy trình và đảm bảo an toàn.

  • Ví dụ: Lưu lượng kế Coriolis được sử dụng rộng rãi để đo trực tiếp lưu lượng khối lượng của dầu khí. Điều này đặc biệt quan trọng trong các giao dịch thương mại (custody transfer), nơi sản phẩm được bán theo trọng lượng chứ không phải thể tích, giúp đảm bảo tính minh bạch và chính xác tuyệt đối.

4.3. Ngành thực phẩm và đồ uống

Các thiết bị đo lưu lượng trong ngành này phải đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm nghiêm ngặt (tiêu chuẩn ISO), thường được làm từ vật liệu tương thích và có thiết kế dễ dàng làm sạch.

  • Ví dụ: Một nhà máy sản xuất bia sử dụng lưu lượng kế từ tính với lớp lót chuyên dụng cho thực phẩm để kiểm soát chính xác lượng nguyên liệu trong quá trình nấu và lên men, đảm bảo chất lượng đồng đều cho từng mẻ bia.

4.4. Ngành dược phẩm

Đây là ngành đòi hỏi độ chính xác gần như tuyệt đối. Các cảm biến lưu lượng được dùng để đo và định lượng các dung dịch, nguyên liệu trong sản xuất thuốc.

  • Ví dụ: Trong dây chuyền sản xuất thuốc, lưu lượng kế Coriolis được tin dùng vì khả năng đo khối lượng trực tiếp với sai số cực nhỏ, đảm bảo liều lượng hoạt chất trong mỗi sản phẩm là hoàn toàn chính xác. Việc hiệu chuẩn định kỳ các thiết bị này là bắt buộc để tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt của ngành.

4.5. Ngành năng lượng và HVAC

Đồng hồ đo lưu lượng được dùng để đo hơi, nước nóng, khí đốt trong các hệ thống lò hơi, điều hòa không khí trung tâm (HVAC), giúp giám sát hiệu suất và tính toán chi phí năng lượng.

  • Ví dụ: Nhiều tòa nhà thương mại lớn lắp đặt hệ thống lưu lượng kế siêu âm trên các đường ống nước lạnh của hệ thống Chiller. Dữ liệu lưu lượng chính xác thu thập được giúp ban quản lý tối ưu hóa việc sử dụng năng lượng, có thể cắt giảm đáng kể chi phí tiền điện hàng năm.

4.6. Các ứng dụng khác

Ngoài ra, lưu lượng kế còn được ứng dụng trong nông nghiệp (hệ thống tưới tiêu thông minh), y tế (các thiết bị y khoa), sản xuất xi măng và nhiều ngành công nghiệp khác.

5. Nhà cung cấp lưu lượng kế uy tín nhất hiện nay

Việc lựa chọn một lưu lượng kế phù hợp đã khó, tìm được một nhà cung cấp đáng tin cậy, có thể tư vấn chuyên sâu và đồng hành cùng bạn còn quan trọng hơn.

Tại Công Nghệ Thiết Bị Lọc Miền Nam, chúng tôi không chỉ cung cấp sản phẩm mà còn mang đến giải pháp toàn diện. Với đội ngũ chuyên gia giàu kinh nghiệm, chúng tôi tự tin có thể tư vấn cho bạn hàng lựa chọn được loại lưu lượng kế tối ưu nhất, phù hợp với cả yêu cầu kỹ thuật và ngân sách.

Mua lưu lượng kế ở đâu uy tín?

Mua lưu lượng kế ở đâu uy tín?

Qua những phân tích chi tiết trên, có thể thấy lưu lượng kế là một thiết bị tuy nhỏ bé nhưng lại có vai trò vô cùng to lớn, là "trái tim" của việc giám sát và vận hành trong vô số hệ thống từ dân dụng đến công nghiệp. Việc hiểu rõ lưu lượng kế là gì và các đặc tính của nó sẽ giúp bạn đưa ra những quyết định đầu tư thông minh và hiệu quả.

Nếu bạn cần tư vấn sâu hơn về một loại đồng hồ đo lưu lượng cụ thể hoặc cần một giải pháp đo lường riêng cho hệ thống của mình, đừng ngần ngại liên hệ với đội ngũ chuyên gia của Công Nghệ Thiết Bị Lọc Miền Nam. Chúng tôi luôn sẵn sàng lắng nghe và phục vụ.
