KHUNG TÚI LỌC BỤI TINH

Khung túi lọc bụi, hay còn gọi là rọ lọc bụi, là bộ phận xương sống không thể thiếu, đảm bảo túi lọc vải luôn căng đều, tối ưu hóa hiệu suất thu hồi bụi cho mọi hệ thống. Nếu bạn đang tìm hiểu về vai trò, cấu tạo cũng như các loại khung lọc bụi phổ biến nhất hiện nay để nâng cao hiệu quả vận hành và kéo dài tuổi thọ thiết bị, bài viết này chính là cẩm nang hữu ích dành cho bạn. Đừng bỏ lỡ những thông tin chuyên sâu mà các chuyên gia của chúng tôi đã tổng hợp, giúp bạn có cái nhìn toàn diện và đưa ra lựa chọn đầu tư thông minh nhất.

1. Khung túi lọc bụi là gì? Cơ chế hoạt động của khung xương túi lọc bụi

Khung túi lọc bụi (còn gọi là khung xương hoặc rọ lọc bụi) là bộ phận kết cấu dạng lồng, thường được chế tạo từ thép mạ kẽm, inox hoặc phủ sơn tĩnh điện để tăng độ bền và khả năng chống ăn mòn. Đây là chi tiết không thể thiếu trong hệ thống lọc bụi túi vải, có nhiệm vụ định hình và làm giá đỡ cho túi lọc. Nhờ có khung, túi lọc luôn được giữ căng theo phương thẳng đứng, không bị xẹp hay biến dạng dưới tác động của quạt hút, giúp luồng khí đi qua bề mặt túi đồng đều hơn, từ đó tăng hiệu quả lọc bụi, giảm áp lực vận hành và kéo dài tuổi thọ của túi lọc.

Cơ chế hoạt động của khung túi lọc bụi

Trong quá trình vận hành, quạt hút tạo áp suất âm để hút không khí chứa bụi đi vào túi lọc. Lúc này, khung đóng vai trò nâng đỡ, giữ cho túi vải không bị móp méo mà luôn căng tròn, nhờ vậy khí sạch có thể xuyên qua lớp vải lọc thoát ra ngoài, trong khi các hạt bụi bị giữ lại bên ngoài bề mặt túi.

Đến giai đoạn giũ bụi, đặc biệt với công nghệ làm sạch bằng tia xung khí nén, khung tiếp tục phát huy tác dụng. Khi luồng khí nén áp suất cao được thổi ngược vào trong túi, nó tạo sóng xung kích làm rung túi lọc, khiến bụi bám chặt bung ra và rơi xuống phễu thu. Nhờ khung giữ cho túi luôn ổn định, quá trình giũ bụi diễn ra hiệu quả hơn, giúp duy trì khả năng lọc, giảm tắc nghẽn và kéo dài thời gian sử dụng của túi lọc cũng như toàn bộ hệ thống.

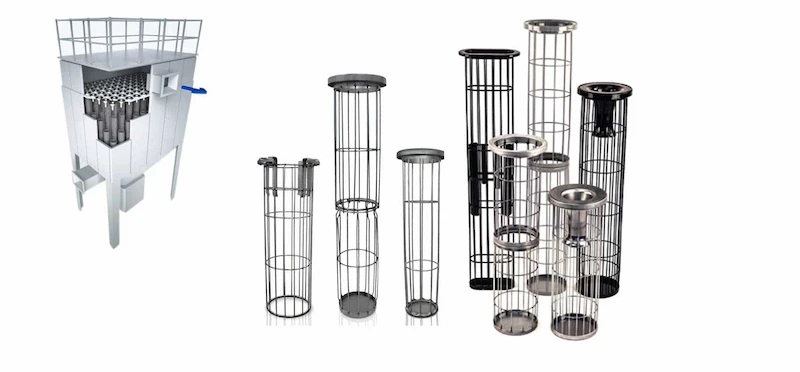

Khung túi lọc bụi là gì?

2. Cấu tạo của khung túi lọc bụi

Để lựa chọn được sản phẩm phù hợp, bạn cần nắm rõ cấu tạo chi tiết và vật liệu chế tạo nên một khung túi lọc.

2.1. Cấu tạo chi tiết và vật liệu chế tạo

Một khung xương túi lọc bụi tiêu chuẩn được cấu thành từ 3 bộ phận chính:

• Thân khung: Bao gồm các thanh thép dọc và các vòng tăng cứng được hàn chập lại với nhau bằng công nghệ hàn tự động. Số lượng thanh dọc (thường từ 8 đến 24 thanh) và khoảng cách giữa các vòng tăng cứng (thường từ 180-200mm) quyết định độ cứng vững và độ bền của khung. Các mối hàn phải trơn nhẵn, không có bavia sắc cạnh để tránh làm rách túi lọc trong quá trình hoạt động và giũ bụi.
• Miệng khung: Đây là phần kết nối khung với sàn lắp túi lọc (mặt sàng). Miệng khung có nhiều kiểu thiết kế khác nhau, phổ biến nhất là miệng hở, miệng có gắn Venturi, hoặc miệng ren vặn. Venturi là một ống hình nón ngược giúp gia tăng áp lực và phân tán đều luồng khí nén trong quá trình giũ bụi bằng tia xung, nâng cao hiệu quả làm sạch túi lọc.
• Đáy khung: Thường là một nắp đáy bằng kim loại được hàn chắc chắn vào phần cuối của các thanh dọc, giúp bịt kín phần đáy túi và tạo sự cứng cáp cho toàn bộ cấu trúc.

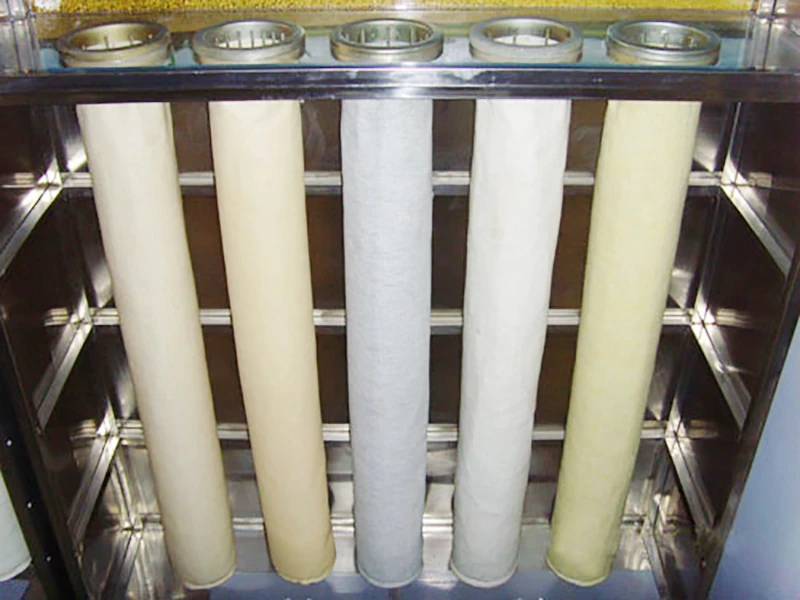

Cấu tạo chung của khung túi túi lọc bụi

2.2. Vật liệu phổ biến và đặc tính

Việc lựa chọn vật liệu chế tạo khung túi lọc bụi phụ thuộc hoàn toàn vào môi trường làm việc cụ thể (nhiệt độ, độ ẩm, tính ăn mòn của bụi).

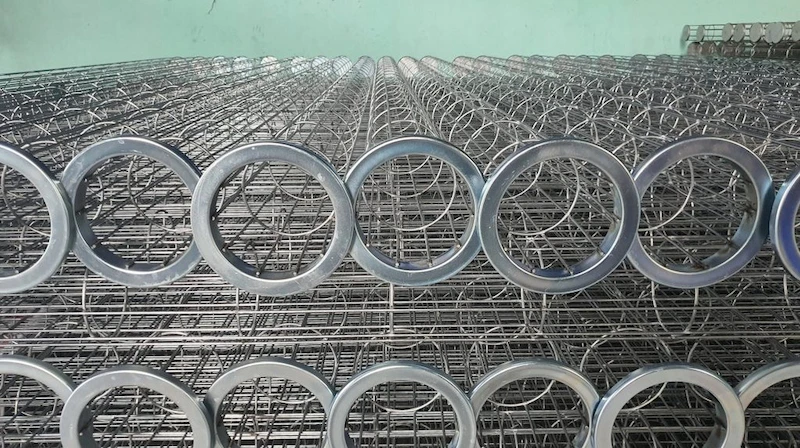

Khung túi lọc bụi chất liệu thép mạ kẽm

3. Thông số kỹ thuật của khung túi lọc

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn mà bạn có thể tham khảo. Tuy nhiên, tại Công Nghệ Thiết Bị Lọc Miền Nam, chúng tôi sản xuất theo mọi yêu cầu kích thước để phù hợp tuyệt đối với hệ thống của khách hàng.

4. Các loại khung túi lọc bụi phổ biến nhất hiện nay

• Khung có gắn Venturi: Loại phổ biến nhất cho các hệ thống lọc bụi xung khí, giúp tối ưu hóa hiệu quả làm sạch túi.
• Khung không Venturi: Thường được sử dụng trong các hệ thống làm sạch bằng phương pháp rung lắc cơ học hoặc đảo ngược dòng khí, nơi không cần đến sự khuếch đại của tia xung.
• Khung Inox: Là lựa chọn bắt buộc cho các ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh cao hoặc môi trường có tính ăn mòn như thực phẩm, hóa chất.
• Khung sơn phủ Silicon chịu nhiệt: Giải pháp chuyên dụng cho các ứng dụng có nhiệt độ khí thải rất cao như lò luyện thép, lò đốt công nghiệp.

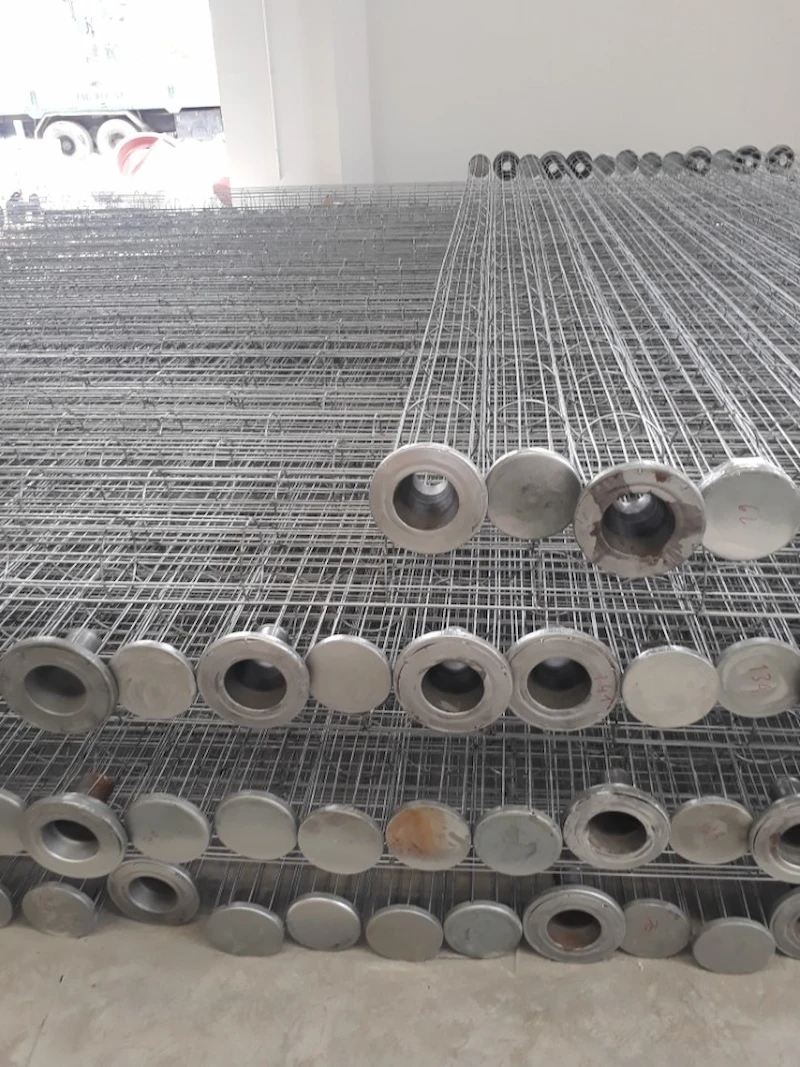

Kho khung xương túi lọc bụi inox

5. Ứng dụng khung túi lọc bụi

• Sản xuất vật liệu xây dựng:
  Khung túi lọc bụi giúp cố định túi lọc vải trong hệ thống, đảm bảo hiệu quả khi lọc bụi xi măng siêu mịn, bụi từ lò đốt clinker. Nhờ vậy, môi trường làm việc luôn an toàn, giảm thiểu bụi phát tán ra ngoài.
• Chế biến gỗ:
  Được dùng để thu hồi bụi mịn sinh ra từ máy cưa, máy bào, máy chà nhám. Bụi gỗ không chỉ gây ô nhiễm mà còn dễ gây cháy nổ, vì vậy việc sử dụng khung túi lọc bụi giúp hệ thống lọc hoạt động ổn định, đồng thời tận dụng bụi thu hồi làm nguyên liệu tái chế.
• Luyện kim:
  Trong các nhà máy luyện thép hoặc kim loại màu, khung túi lọc bụi giữ vai trò nâng đỡ túi lọc chịu nhiệt, giúp lọc sạch bụi và khói phát sinh từ lò luyện, bảo vệ sức khỏe công nhân và đáp ứng tiêu chuẩn khí thải.
• Công nghiệp thực phẩm, dược phẩm:
  Giúp hệ thống lọc bụi duy trì không gian sản xuất sạch sẽ, tránh bụi bột bay ra ngoài. Điều này đặc biệt quan trọng để đảm bảo chất lượng sản phẩm và an toàn vệ sinh thực phẩm, dược phẩm.
• Sản xuất hóa chất, phân bón:
  Hỗ trợ kiểm soát hiệu quả bụi hóa chất, tránh phát tán ra môi trường, đồng thời giảm hao hụt nguyên liệu trong quá trình sản xuất.
• Nhà máy nhiệt điện:
  Ứng dụng trong hệ thống lọc bụi túi vải nhằm giữ lại tro bay trước khi khí thải được đưa ra ống khói. Việc này không chỉ giúp giảm ô nhiễm không khí mà còn tuân thủ các quy chuẩn môi trường nghiêm ngặt.

Ứng dụng của khung xương túi lọc bụi

6. Tiêu chuẩn kỹ thuật và kiểm định chất lượng khung lọc bụi

Một sản phẩm khung túi lọc chất lượng phải tuân thủ các tiêu chuẩn nghiêm ngặt.

6.1. Các tiêu chuẩn kỹ thuật quan trọng

• Tiêu chuẩn vật liệu: Thép phải có thành phần hóa học và độ bền kéo đúng chuẩn. Lớp mạ kẽm hoặc sơn phải có độ dày đồng đều.
• Tiêu chuẩn kích thước: Độ chính xác cao về đường kính, chiều dài và độ thẳng của khung là bắt buộc để đảm bảo lắp đặt dễ dàng và túi lọc không bị xoắn, nhăn.
• Tiêu chuẩn về mối hàn: Các mối hàn phải chắc chắn, ngấu sâu và được xử lý bề mặt nhẵn bóng, không còn bavia để bảo vệ túi lọc khỏi bị rách.

6.2. Quy trình kiểm định chất lượng

Tại các đơn vị sản xuất uy tín như Công Nghệ Thiết Bị Lọc Miền Nam, quy trình kiểm định chất lượng (QC) được áp dụng ở mọi công đoạn:

• Kiểm tra vật liệu đầu vào: Đảm bảo thép, inox đúng mác, đúng độ dày.
• Kiểm tra trong quá trình sản xuất: Giám sát công đoạn vuốt thẳng, nắn vòng, hàn để đảm bảo độ chính xác.
• Kiểm tra thành phẩm: Kiểm tra ngẫu nhiên hoặc 100% sản phẩm cuối cùng về kích thước, độ thẳng, chất lượng mối hàn và lớp phủ bề mặt trước khi xuất xưởng.

Việc một nhà sản xuất đạt chứng nhận quản lý chất lượng quốc tế như ISO 9001:2015 là một minh chứng cho thấy họ có một quy trình sản xuất và kiểm soát chất lượng được chuẩn hóa, đảm bảo sản phẩm đến tay khách hàng luôn đồng đều và đáng tin cậy.

7. Mua khung xương túi lọc bụi ở đâu?

Khung túi lọc bụi tại Công Nghệ Thiết Bị Lọc Miền Nam

Để đảm bảo hiệu quả và độ bền cho hệ thống, việc lựa chọn một nhà cung cấp uy tín là yếu tố quyết định. bạn nên ưu tiên những đơn vị có xưởng sản xuất trực tiếp, có thể cung cấp sản phẩm với giá gốc và tùy chỉnh theo yêu cầu kỹ thuật riêng biệt.

Công Nghệ Thiết Bị Lọc Miền Nam tự hào là đơn vị hàng đầu với nhà xưởng quy mô lớn, chuyên sản xuất và phân phối các loại khung túi lọc bụi trên toàn quốc. Chúng tôi cam kết:

• Cung cấp sản phẩm chất lượng cao, độ bền vượt trội.
• Giá thành cạnh tranh trực tiếp từ xưởng sản xuất.
• Sản xuất theo mọi kích thước và vật liệu yêu cầu.
• Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn giải pháp tối ưu nhất cho hệ thống của bạn.

Việc đầu tư vào một khung túi lọc bụi chất lượng ngay từ đầu là một quyết định đầu tư thông minh, giúp bảo vệ các thiết bị đắt tiền hơn như túi lọc và quạt hút, đồng thời đảm bảo môi trường sản xuất an toàn, trong lành.

Nếu bạn cần tư vấn sâu hơn về việc lựa chọn khung túi lọc hoặc các giải pháp xử lý bụi khác, xin đừng ngần ngại liên hệ với đội ngũ chuyên gia của chúng tôi.
