Y Lọc DN40

Trong các hệ thống xử lý chất lỏng và đường ống công nghiệp, việc loại bỏ cặn bẩn, tạp chất là yếu tố sống còn để duy trì tuổi thọ cho máy bơm, van và các thiết bị đo lường đắt tiền. Y lọc DN40 (Y-Strainer DN40) nổi lên như một giải pháp kỹ thuật tiêu chuẩn, sở hữu thiết kế thông minh giúp lọc sạch dòng chảy mà không làm sụt giảm áp suất đáng kể. Bài viết này, Công Nghệ Thiết Bị Lọc Miền Nam sẽ đi sâu vào phân tích cấu tạo, thông số kỹ thuật và nguyên lý vận hành của dòng thiết bị thiết yếu này.

1. Cấu tạo của y lọc DN40

Thiết kế của y lọc DN40 được tối ưu hóa theo hình chữ "Y" đặc trưng, giúp dòng chảy đi qua một cách tự nhiên trong khi tạp chất được giữ lại tại nhánh phụ. Cấu tạo chi tiết của thiết bị bao gồm các bộ phận chính sau:

• Thân y lọc (Body): Được đúc từ vật liệu uPVC cao cấp. Đây là bộ phận chịu lực chính, bao bọc toàn bộ các chi tiết bên trong. Thiết kế hình chữ Y giúp tạo ra một khoang chứa rác tách biệt với đường dẫn dòng chảy chính, giúp việc vệ sinh trở nên dễ dàng hơn.
• Lưới lọc (Screen/Filter): Đây là "trái tim" của thiết bị. Lưới lọc thường được làm bằng nhựa hoặc thép không gỉ, đặt nghiêng trong nhánh phụ của chữ Y. Nhiệm vụ của lưới là chặn lại các hạt rắn, cặn bẩn, rác thải có kích thước lớn hơn mắt lưới.
• Nắp b bịt (Cap/Bonnet): Nằm ở phía cuối nhánh chữ Y, nắp bịt này có thể tháo rời thuận tiện. Khi cần vệ sinh lưới lọc, kỹ thuật viên chỉ cần mở nắp này mà không cần tháo toàn bộ thân van ra khỏi hệ thống.
• Gioăng làm kín (Gasket): Đảm bảo sự kín khít tuyệt đối giữa thân van và nắp bịt, ngăn chặn tình trạng rò rỉ lưu chất ra môi trường bên ngoài dưới áp suất làm việc cao.

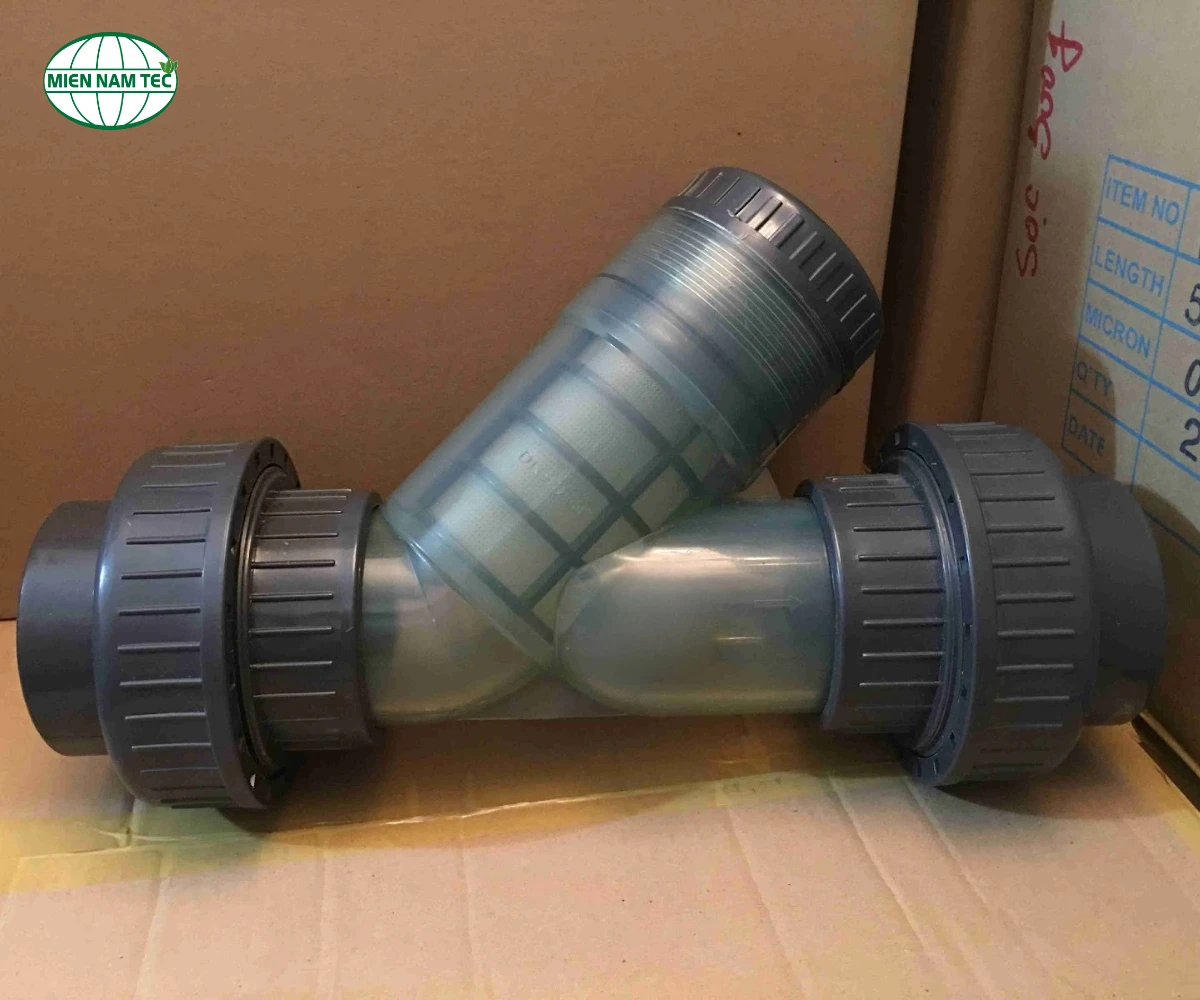

Tổng quan cấu tạo của y lọc DN40

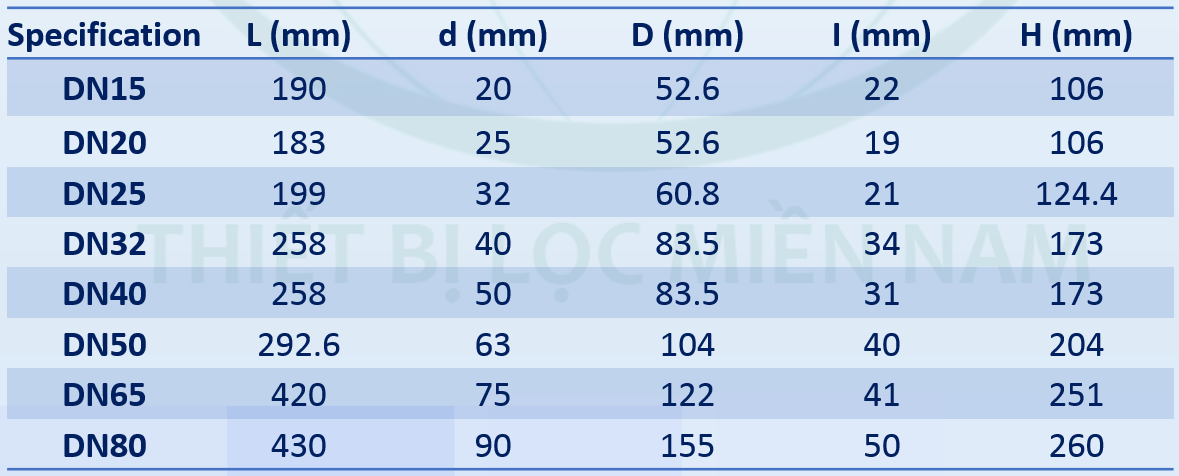

2. Thông số kỹ thuật của y lọc DN40

Việc nắm vững các thông số kỹ thuật là điều kiện tiên quyết để lựa chọn thiết bị phù hợp với hệ thống hiện hữu. Dưới đây là bảng thông số chi tiết của dòng y lọc DN40 tại Công Nghệ Thiết Bị Lọc Miền Nam:

3. Nguyên lý hoạt động của y lọc DN40

Nguyên lý vận hành của y lọc DN40 dựa trên cơ chế lọc cơ học đơn giản nhưng cực kỳ hiệu quả. Khi dòng lưu chất (nước, hóa chất...) đi vào cổng vào của thiết bị, nó sẽ bị chuyển hướng đi vào bên trong lưới lọc.

• Giai đoạn lọc: Lưu chất đi xuyên qua các mắt lưới của bộ lọc để tiếp tục hành trình trong đường ống. Tại đây, các tạp chất, hạt rắn, cát hoặc rác có kích thước lớn hơn kích thước mắt lưới (12-40 mesh) sẽ bị giữ lại và rơi xuống phần đáy của nhánh chữ Y.
• Giai đoạn lắng cặn: Do thiết kế nhánh phụ nằm nghiêng xuống, các tạp chất sau khi bị chặn lại sẽ được tích tụ tại khoang chứa này, tránh gây tắc nghẽn dòng chảy chính ngay lập tức.
• Giai đoạn vệ sinh: Sau một thời gian vận hành, khi lượng cặn bẩn đầy, người dùng chỉ cần khóa van chặn, tháo nắp bịt và lấy lưới lọc ra để vệ sinh. Sau khi rửa sạch, lưới được lắp lại và thiết bị tiếp tục hoạt động như mới.

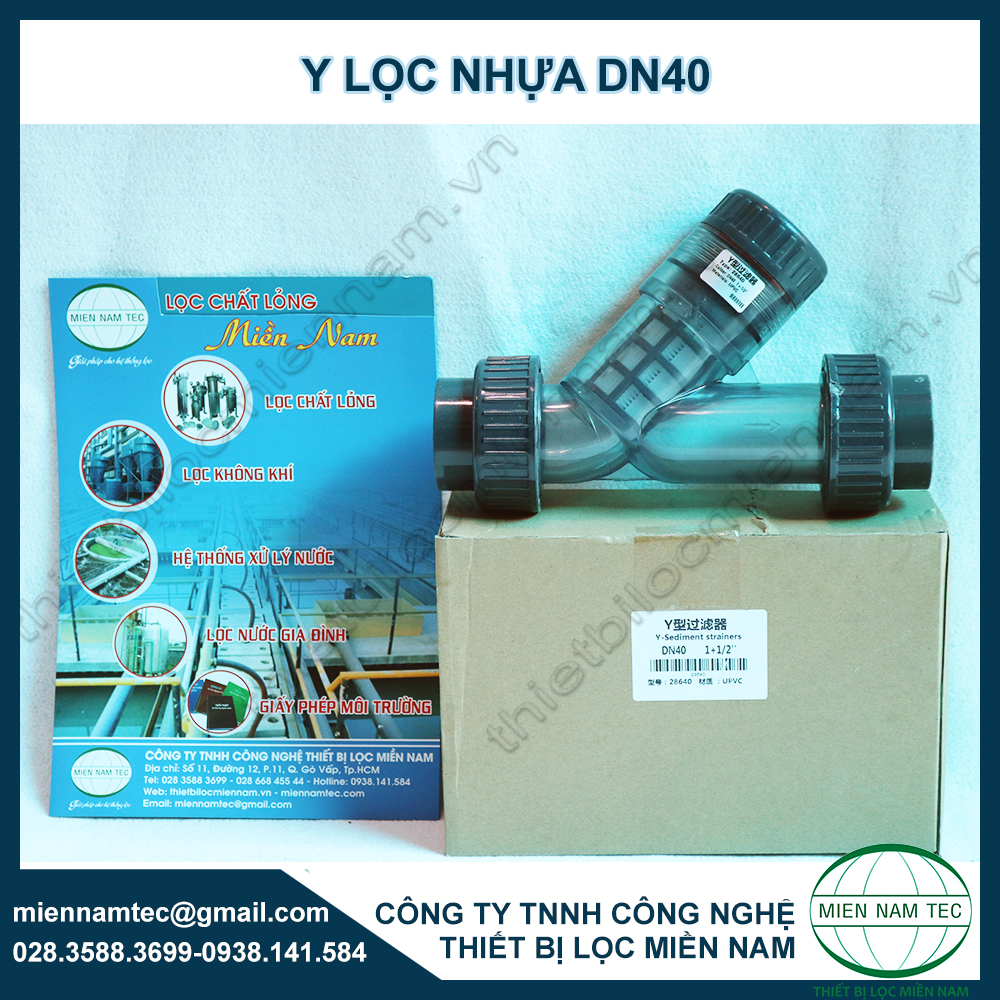

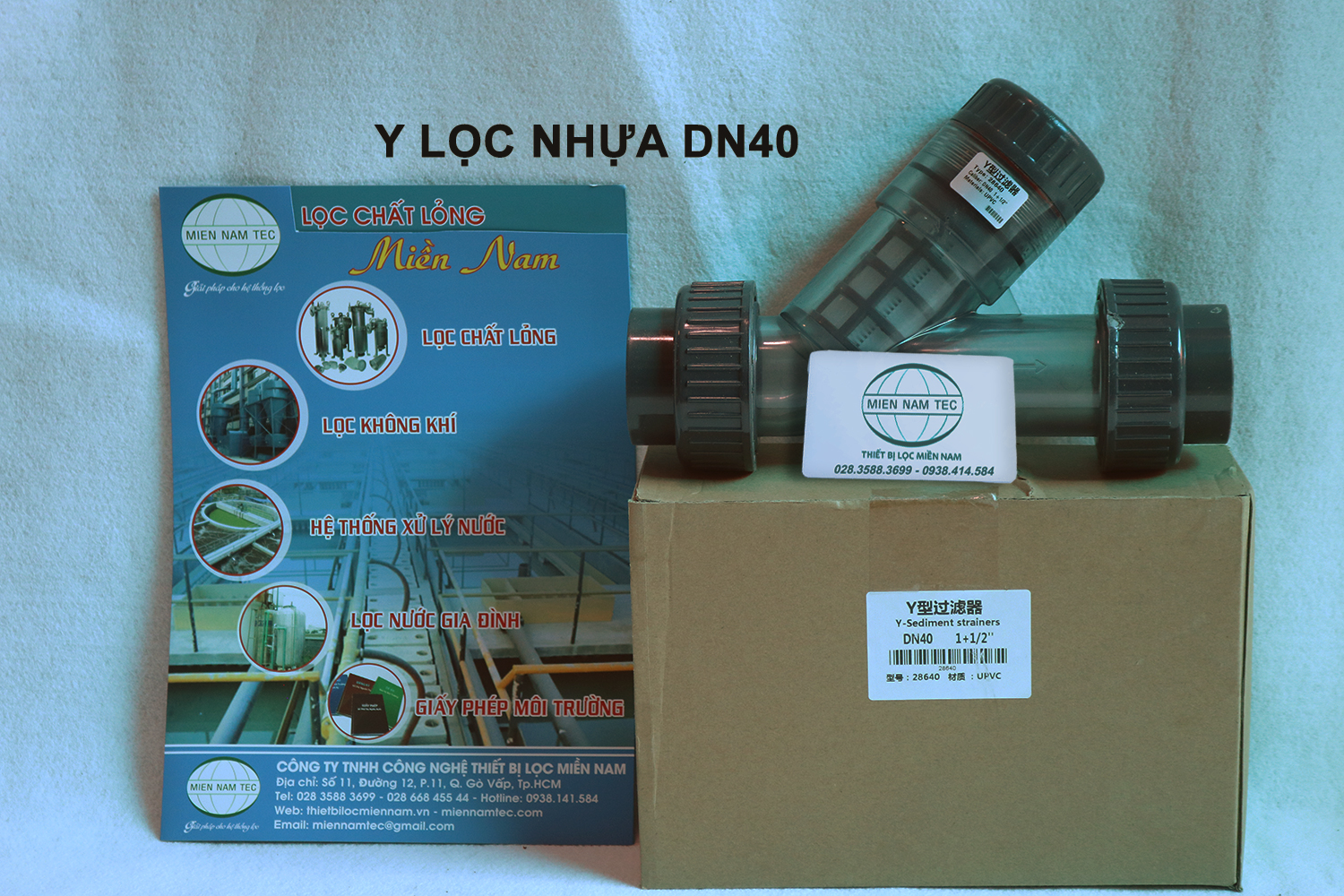

Y lọc DN40 nhựa UPVC

Nhờ cơ chế này, y lọc DN40 giúp bảo vệ các thiết bị phía sau như đồng hồ đo lưu lượng, van điều khiển hoặc vòi phun khỏi các tác nhân gây mài mòn và hư hỏng.

Y lọc DN40 là một mắt xích không thể thiếu trong hệ thống đường ống phi 49mm, giúp đảm bảo sự vận hành ổn định và kéo dài tuổi thọ cho toàn bộ dây chuyền sản xuất. Với ưu điểm từ vật liệu uPVC bền bỉ, khả năng chịu áp 10 bar và linh hoạt trong độ tinh lọc, sản phẩm là lựa chọn hàng đầu cho các nhà thầu và kỹ sư vận hành.

Tại Công Nghệ Thiết Bị Lọc Miền Nam, chúng tôi cam kết cung cấp các dòng y lọc DN40 chính hãng, đầy đủ chứng từ kỹ thuật và hỗ trợ tư vấn chuyên sâu cho từng hệ thống đặc thù.

----------------------------
