Trong môi trường sản xuất công nghiệp, lượng bụi mịn phát sinh không chỉ đe dọa trực tiếp đến sức khỏe người lao động mà còn làm giảm tuổi thọ của hệ thống máy móc. Theo các tiêu chuẩn an toàn nhà xưởng hiện đại, việc kiểm soát và thu hồi hạt bụi kích thước nhỏ là yêu cầu bắt buộc. Để giải quyết triệt để vấn đề này, lõi lọc bụi cartridge đã trở thành giải pháp ưu việt hàng đầu nhờ khả năng xử lý lượng bụi lớn và lọc sạch lên đến 99,9% lượng bụi mịn. Tại Công Nghệ Thiết Bị Lọc Miền Nam, chúng tôi tự hào mang đến các giải pháp lọc khí chuẩn quốc tế. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, phân loại cũng như nguyên lý vận hành, giúp doanh nghiệp hiểu rõ và lựa chọn thiết bị chính xác nhất.
1. Lõi lọc bụi cartridge là gì?

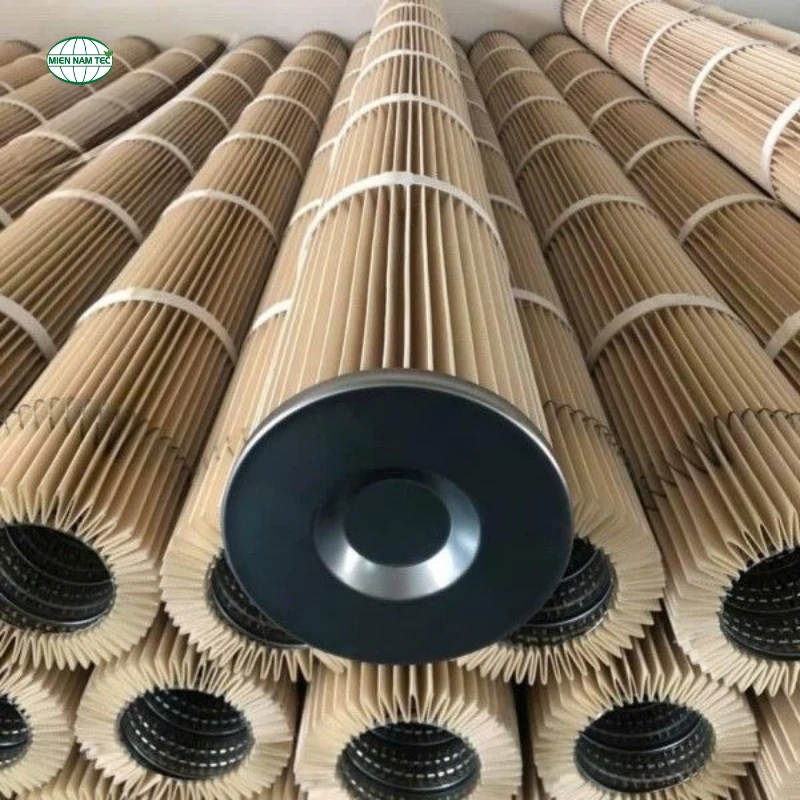

Khám phá lõi lọc bụi cartridge là gì?
Lõi lọc bụi cartridge (hay còn gọi là ống lọc cartridge, phin lọc bụi) là một linh kiện cốt lõi nằm bên trong các hệ thống thu hồi và xử lý bụi công nghiệp (Dust Collector). Về mặt hình dáng, thiết bị này thường có hình trụ tròn. Điểm đặc biệt nhất của nó nằm ở lớp vật liệu lọc được thiết kế theo dạng nếp gấp (pleated design) thành nhiều khía liên tiếp xung quanh một trục rỗng.
Việc thiết kế theo dạng nếp gấp giúp tăng diện tích bề mặt lọc lên mức tối đa trong một không gian thể tích hạn chế. Nhờ đó, một hệ thống sử dụng lõi lọc bụi cartridge có thể cho phép lưu lượng khí lớn đi qua, đồng thời giữ lại những hạt bụi cực nhỏ với độ chính xác cao. Đây là sản phẩm thay thế hoàn hảo cho các dòng túi lọc bụi truyền thống trong các môi trường yêu cầu tiêu chuẩn khí thải khắt khe và diện tích lắp đặt hệ thống lọc bị giới hạn.
2. Cấu tạo chi tiết của lõi lọc bụi cartridge
Cấu tạo chi tiết của lõi lọc bụi cartridge
Để đảm bảo khả năng vận hành bền bỉ dưới áp lực lớn của quạt hút công nghiệp và hệ thống rũ bụi khí nén, cấu tạo của một lõi lọc bụi cartridge yêu cầu sự liên kết chặt chẽ từ nhiều bộ phận chuyên biệt.
- Lõi lọc: Đây là thành phần quan trọng nhất, quyết định trực tiếp đến hiệu suất giữ bụi. Lõi lọc (vật liệu lọc) thường được làm từ các loại sợi tổng hợp hoặc giấy xenlulo dập nếp. Tùy thuộc vào đặc tính của loại bụi cần xử lý (bụi khô, ẩm, có tĩnh điện hay hóa chất), lớp lõi này sẽ được nhà sản xuất xử lý bề mặt bằng các lớp phủ như PTFE (chống bám dính) hoặc phủ nano để tăng cường khả năng lọc hạt siêu mịn.
- Khung lưới bảo vệ: Phần khung lưới thường được bố trí ở cả mặt trong (inner core) và mặt ngoài (outer mesh) của lõi lọc bụi cartridge. Khung thường làm từ thép mạ kẽm, nhôm hoặc inox không gỉ, đục lỗ hoặc đan lưới rập khuôn hình thoi.
- Lưới trong: Đóng vai trò là cột sống chịu lực, ngăn chặn áp suất hút làm xẹp hoặc biến dạng lớp giấy lọc.
- Lưới ngoài: Bảo vệ các nếp gấp khỏi sự va đập trực tiếp của các hạt bụi kích thước lớn hoặc vật cứng bay trong dòng khí.
- Nắp đậy: Nắp đậy (End caps) nằm ở hai đầu của ống lọc, có nhiệm vụ cố định chắc chắn hai đầu của vật liệu lọc và khung lưới lại thành một khối thống nhất. Chất liệu nắp đậy thường là thép mạ kẽm, inox dập định hình hoặc nhựa Polyurethane (PU) đúc liền khối. Cấu trúc của nắp đậy phải đảm bảo không có bất kỳ kẽ hở nào để luồng khí bẩn có thể lọt qua mà không đi qua lớp vật liệu lọc.
- Gioăng cao su: Được gắn ở mặt bích hoặc vị trí tiếp xúc giữa nắp đậy và thành máy (sàng máy lọc bụi). Gioăng cao su (thường là EPDM, NBR hoặc Silicone) có độ đàn hồi cao, chức năng chính là bịt kín hoàn toàn các rãnh kết nối. Nếu gioăng bị hở hoặc chai cứng, khí bẩn sẽ rò rỉ sang buồng khí sạch (hiện tượng bypass), làm mất đi hoàn toàn ý nghĩa của việc sử dụng lõi lọc bụi cartridge.
3. Nguyên lý hoạt động của lõi lọc bụi cartridge
Nguyên lý làm việc của lõi lọc bụi cartridge dựa trên cơ chế lọc bề mặt và làm sạch bằng xung khí nén (pulse-jet cleaning). Quá trình này diễn ra liên tục theo các bước sau:
- Quá trình gom bụi (Thu gom): Quạt hút ly tâm tạo ra lực hút, đưa dòng khí lẫn bụi từ xưởng sản xuất theo đường ống dẫn vào buồng lọc. Do sự thay đổi đột ngột về tiết diện buồng máy, vận tốc khí giảm xuống khiến các hạt bụi lớn rơi thẳng xuống phễu thu.
- Quá trình lọc (Filtration): Luồng khí mang theo bụi mịn tiếp tục di chuyển và bao bọc xung quanh các lõi lọc bụi cartridge. Dưới sức hút của áp suất âm, dòng khí xuyên qua các nếp gấp của lõi lọc để đi vào phần lõi rỗng bên trong. Tại đây, lớp vật liệu lọc đóng vai trò như một rào cản vật lý, giữ lại toàn bộ hạt bụi trên bề mặt ngoài của màng lọc. Khí sạch sau khi đi qua lõi sẽ thoát lên buồng trên và xả ra môi trường.
- Quá trình rũ bụi (Làm sạch): Sau một thời gian, lớp bụi bám trên bề mặt bên ngoài của lõi lọc bụi cartridge dày lên, làm tăng trở lực (chênh lệch áp suất). Lúc này, hệ thống van điện từ sẽ kích hoạt, giải phóng một luồng khí nén áp suất cao (pulse-jet) đi ngược từ bên trong lõi rỗng ra ngoài. Lực chấn động mạnh này sẽ đánh bật lớp mảng bám bụi rơi xuống phễu xả bên dưới, trả lại sự thông thoáng cho bề mặt vật liệu lọc.
4. Phân loại lõi lọc bụi cartridge phổ biến nhất hiện nay
Nhằm đáp ứng đa dạng các môi trường sản xuất công nghiệp, lõi lọc bụi cartridge được phân loại rất chi tiết dựa trên chất liệu màng lọc và cấu trúc lắp đặt.
4.1. Phân loại theo chất liệu
- Lõi lọc bụi cartridge PE: Sử dụng vật liệu sợi Polyester (PE). Đây là dòng sản phẩm thông dụng nhất trên thị trường nhờ khả năng chống ẩm, chịu lực kéo dãn tốt và có thể giặt rửa nhẹ để tái sử dụng. Lõi lọc bụi cartridge PE phù hợp cho hầu hết các loại bụi công nghiệp thông thường, hoạt động ổn định ở nhiệt độ dưới 130°C.
- Lõi lọc bụi cartridge PP: Được làm từ sợi Polypropylene (PP). Đặc tính nổi bật nhất của PP là khả năng kháng hóa chất tuyệt vời, chống lại sự ăn mòn của axit và kiềm. Vì vậy, dòng sản phẩm này thường được ưu tiên dùng trong các phòng thí nghiệm, nhà máy hóa chất hoặc quy trình xi mạ.
- Lõi lọc bụi cartridge Inox: Đối với các môi trường làm việc khắc nghiệt có nhiệt độ cực cao (từ 200°C đến 400°C) hoặc cần lọc các hạt vật liệu sắc nhọn, lõi lọc bụi cartridge Inox (thường là lưới Inox 304/316 dập nếp) là lựa chọn duy nhất. Sản phẩm này không bị cháy rụi, siêu bền và có thể vệ sinh tái sử dụng rất nhiều lần.
- Lõi lọc bụi cartridge kẹp nỉ: Sử dụng lớp vải không dệt (needle felt) dạng nỉ, có độ dày cao. Loại này có khả năng chịu mài mòn cực tốt, đặc biệt hiệu quả trong việc lọc các loại bụi thô, sắc cạnh như hạt mài, phoi kim loại hoặc bụi gỗ lớn. Nó kết hợp được ưu điểm chịu lực của túi lọc nỉ và thiết kế tiết kiệm không gian của cartridge.
4.2. Phân loại theo kiểu kết nối
Bên cạnh vật liệu, kiểu dáng lắp ráp cũng là yếu tố bắt buộc phải xác định để khớp với buồng máy có sẵn:
- Lõi lọc bụi cartridge có mâm: Phần nắp trên được thiết kế bè ra thành một vành mâm rộng. Khi lắp đặt, mâm này sẽ gác lên lỗ khoét của mặt sàng phân cách, sử dụng ngàm hoặc bu lông để siết chặt.
- Lõi lọc bụi cartridge đáy lõ ti: Đáy của lõi lọc có một lỗ nhỏ (lỗ ti). Kiểu kết nối này sử dụng một thanh ty ren dài xuyên thẳng từ dưới đáy qua trục rỗng của lõi lên nắp trên để siết ốc cố định. Dễ tháo lắp từ phía dưới buồng lọc.
- Lõi lọc bụi cartridge mắt bích 3 tai: Ở phần mâm (mặt bích) được đúc sẵn 3 ngàm (3 tai) nhô ra. Kiểu này thường dùng khóa vặn ngoàm ngàm, chỉ cần gài lên và xoay nhẹ là khóa chặt, giúp kỹ thuật viên thay thế lõi cực kỳ nhanh chóng.
- Lõi lọc bụi cartridge 2 đầu hở (DOE - Double Open End): Hai đầu của nắp đậy đều rỗng. Loại này thường được xâu thành chuỗi dọc bằng một trục ty ren dài hoặc dùng trong các hệ thống hút bụi tuần hoàn đặc thù.
5. Ứng dụng của lõi lọc bụi cartridge

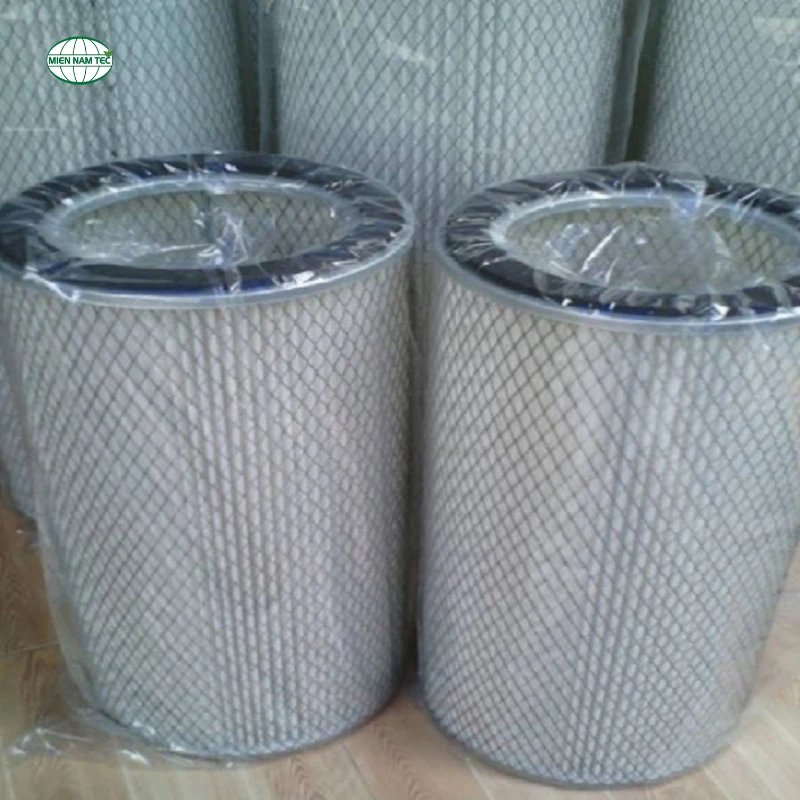

Ứng dụng của lõi lọc bụi cartridge
Nhờ sự đa dạng trong cấu tạo và vật liệu, lõi lọc bụi cartridge phủ sóng trong hầu hết các lĩnh vực công nghiệp trọng điểm:
- Ngành chế biến gỗ: Thu gom mùn cưa, dăm gỗ và bụi sơn lơ lửng, giúp xưởng tránh được nguy cơ cháy nổ tĩnh điện.
- Ngành sản xuất xi măng & Vật liệu xây dựng: Lọc bụi silic siêu mịn phát sinh trong quá trình nghiền, trộn và đóng bao.
- Ngành cơ khí & Luyện kim: Xử lý bụi khói hàn, mạt sắt mài mòn, khói tĩnh điện từ lò nung (sử dụng lõi Inox hoặc chống cháy).
- Ngành hóa chất & Dược phẩm: Ứng dụng để giữ lại các loại bột thuốc, hóa chất dễ bay hơi (sử dụng lõi phủ PTFE để đảm bảo an toàn tuyệt đối).
- Ngành công nghiệp thực phẩm: Thu hồi bụi bột mì, sữa bột, đường... (Sử dụng các màng lọc đạt chuẩn FDA an toàn thực phẩm).
Kiểm soát khí thải nhà xưởng không chỉ là việc tuân thủ luật môi trường mà còn là chiến lược bảo vệ tài sản và nhân sự cốt lõi của doanh nghiệp. Việc sử dụng lõi lọc bụi cartridge đúng tiêu chuẩn là phương án tối ưu mang lại hiệu suất lọc vượt trội, tiết kiệm diện tích và tối giảm chi phí bảo trì hệ thống.
Tuy nhiên, mỗi ngành nghề sẽ có đặc thù về độ ẩm, nhiệt độ và hóa tính của bụi khác nhau. Việc chọn sai chất liệu màng lọc hoặc kiểu dáng mặt bích có thể khiến hệ thống sụt giảm lực hút trầm trọng.
Nếu doanh nghiệp của bạn đang cần nâng cấp hệ thống hút bụi hoặc tìm kiếm nhà cung cấp vật tư lọc uy tín, Công Nghệ Thiết Bị Lọc Miền Nam chính là đối tác chuyên nghiệp mà bạn có thể tin tưởng. Với kinh nghiệm nhiều năm trong ngành môi trường công nghiệp, chúng tôi cam kết cung cấp các sản phẩm chất lượng cao, đúng thông số kỹ thuật và tối ưu nhất cho chi phí đầu tư của bạn.
FAQs
1. Bao lâu thì nên thay lõi lọc bụi cartridge một lần? Tuổi thọ của lõi lọc phụ thuộc vào cường độ làm việc và lượng bụi. Thông thường trong môi trường công nghiệp tiêu chuẩn, thời gian thay thế định kỳ là từ 6 đến 12 tháng. Nếu hệ thống rũ bụi bằng khí nén hoạt động tốt, tuổi thọ có thể kéo dài hơn.
2. Lõi lọc cartridge PE và PP khác nhau như thế nào? Lõi PE có độ bền cơ học cao, chịu nhiệt đến 130°C và phù hợp với bụi thông thường. Lõi PP có khả năng kháng axit, kháng kiềm cực tốt nhưng chịu nhiệt kém hơn (khoảng 90°C), chuyên dùng trong ngành hóa chất.
3. Có thể dùng nước rửa lõi lọc bụi cartridge để dùng lại không? Tùy thuộc vào chất liệu. Lõi lọc PE hoặc Inox có thể vệ sinh bằng nước áp lực nhẹ, sau đó phơi khô hoàn toàn. Tuy nhiên, lõi bằng giấy xenlulo thì tuyệt đối không được giặt nước vì sẽ làm rã giấy và hỏng cấu trúc nếp gấp.
4. Tại sao hệ thống lọc bụi của tôi bị yếu đi dù quạt vẫn chạy bình thường? Nguyên nhân cao nhất là do lõi lọc bụi cartridge đã bị nghẹt (mùn bụi bít kín các lỗ rỗng của vật liệu lọc) do hệ thống rũ khí nén bị hỏng hoặc lõi đã quá tuổi thọ quy định. Bạn cần kiểm tra van rũ bụi hoặc thay lõi mới để giảm trở lực tĩnh.
5. Công Nghệ Thiết Bị Lọc Miền Nam có nhận gia công lõi lọc theo kích thước yêu cầu không? Có. Chúng tôi chuyên sản xuất và gia công các loại ống lọc cartridge theo bản vẽ, kích thước và vật liệu khách hàng yêu cầu để đảm bảo lắp đặt vừa vặn 100% với hệ thống máy cũ của doanh nghiệp.
