Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc bảo vệ các thiết bị quan trọng như van, máy bơm, đồng hồ đo khỏi sự phá hủy của cặn bẩn, rác thải là ưu tiên hàng đầu. Và để giải quyết triệt để vấn đề này, y lọc đã ra đời như một người vệ sĩ thầm lặng nhưng không thể thiếu. Với hơn nhiều năm kinh nghiệm tư vấn và cung cấp giải pháp lọc nước tại Công Nghệ Thiết Bị Lọc Miền Nam, chúng tôi hiểu rõ tầm quan trọng của thiết bị này. Bài viết hôm nay sẽ cùng bạn tìm hiểu tất tần tật về y lọc, từ cấu tạo, nguyên lý đến các ứng dụng thực tiễn của nó.
1. Y lọc là gì?
Y lọc, với các tên gọi khác như van y lọc, lọc chữ y hay tên tiếng Anh là Y Strainers, là một loại van công nghiệp được thiết kế đặc biệt với hình dạng giống chữ "Y" nghiêng. Chức năng chính của nó là loại bỏ các tạp chất rắn, cặn bẩn, mảnh vỡ không mong muốn ra khỏi dòng lưu chất (lỏng, khí, hơi). Bằng cách này, y lọc giúp bảo vệ các thiết bị lắp đặt phía sau nó trên đường ống, chẳng hạn như van điều khiển, máy bơm, đồng hồ đo lưu lượng, bẫy hơi, tránh khỏi hư hỏng do tắc nghẽn hoặc mài mòn, từ đó kéo dài tuổi thọ và đảm bảo toàn bộ hệ thống vận hành ổn định, hiệu quả.

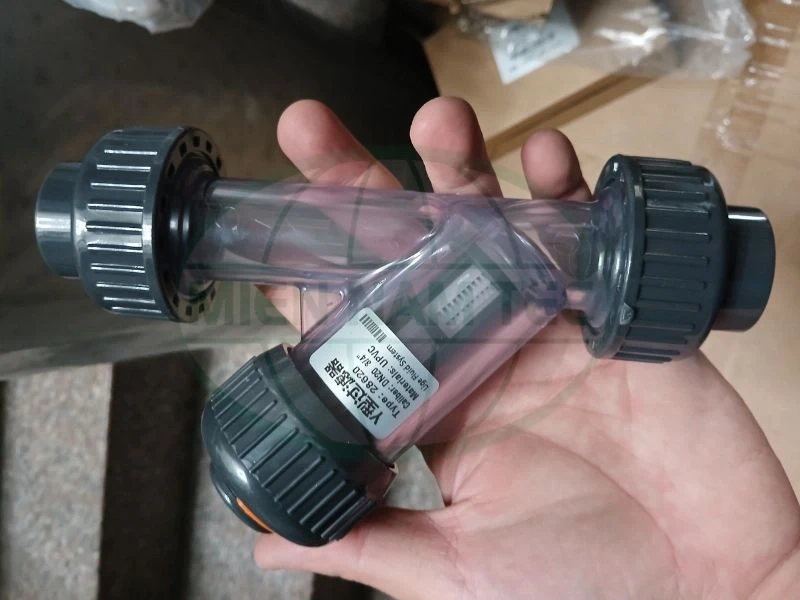

Y lọc là gì?
2. Cấu tạo của van y lọc
Một chiếc van y lọc tiêu chuẩn có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều giữ một vai trò quan trọng, phối hợp nhịp nhàng để tạo nên một thiết bị hoàn chỉnh.
- Thân van (Body): Là bộ phận chính, chịu lực và chứa đựng toàn bộ các chi tiết bên trong. Thân van được đúc nguyên khối từ các vật liệu như gang, inox, thép hoặc nhựa, có hình dạng chữ Y đặc trưng để tạo ra khoang chứa lưới lọc.
- Nắp van (Cap/Cover): Được lắp ở nhánh nghiêng của thân van, có nhiệm vụ bịt kín khoang chứa lưới lọc. Nắp van thường được kết nối với thân bằng ren hoặc bu lông, cho phép người vận hành dễ dàng tháo ra để vệ sinh hoặc thay thế lưới lọc định kỳ mà không cần tháo dỡ toàn bộ y lọc ra khỏi đường ống.
- Lưới lọc (Screen/Strainer Element): Đây được xem là "trái tim" của y lọc. Lưới lọc làm từ vật liệu chống gỉ (thường là thép không gỉ inox 304, 316) được đục lỗ hoặc đan thành dạng lưới với kích thước mắt lưới (mesh) đa dạng.
- Ví dụ cụ thể: Trong hệ thống nước sinh hoạt, người ta thường dùng lưới lọc có độ mịn khoảng 40-100 mesh để loại bỏ cát, cặn nhỏ. Nhưng trong ngành thực phẩm, yêu cầu có thể cao hơn, lên tới 200 mesh hoặc hơn để đảm bảo độ tinh khiết cho sản phẩm. Độ mịn của lưới lọc quyết định khả năng lọc của thiết bị, mắt lưới càng nhỏ thì khả năng giữ lại tạp chất càng mịn.
- Gioăng làm kín (Gasket): Là một vòng đệm được đặt giữa thân van và nắp van, có tác dụng làm kín, ngăn chặn tuyệt đối sự rò rỉ của lưu chất ra môi trường bên ngoài. Vật liệu làm gioăng thường là Teflon (PTFE), EPDM, hoặc các vật liệu amiăng chịu nhiệt, tùy thuộc vào môi trường làm việc.
- Đầu nối (End Connections): Là bộ phận dùng để kết nối y lọc vào hệ thống đường ống. Có hai kiểu kết nối chính là nối ren (cho các đường ống nhỏ) và nối bích (cho các đường ống lớn, yêu cầu sự chắc chắn và chịu áp lực cao).

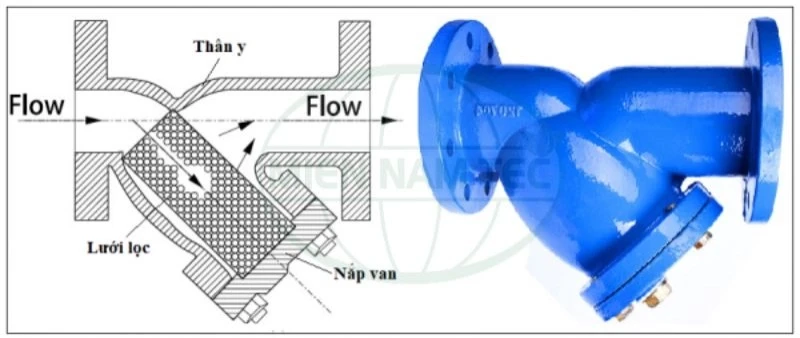

Van y lọc được cấu tạo ra sao?
3. Nguyên lý hoạt động của lọc chữ y
Nguyên lý hoạt động của lọc chữ y cực kỳ đơn giản và hiệu quả. Y lọc rác vận hành dựa trên cơ chế hoàn toàn tự nhiên, không cần đến nguồn năng lượng bên ngoài hay sự can thiệp của hệ thống điều khiển nào
Khi dòng lưu chất chảy vào van, nó sẽ đi qua đầu vào của thân van. Tại ngã ba chữ Y, dòng chảy được hướng vào nhánh nghiêng, nơi chứa lưới lọc. Tại đây, toàn bộ cặn bẩn, tạp chất rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại trong khoang lọc. Phần lưu chất sạch sau khi đã được lọc sẽ tiếp tục đi qua lưới lọc và chảy ra ngoài theo đầu ra của van.
Sau một thời gian hoạt động, cặn bẩn sẽ tích tụ lại làm tăng trở lực và giảm áp suất dòng chảy. Người vận hành có thể nhận biết điều này qua đồng hồ đo áp suất lắp trước và sau van. Khi đó, chỉ cần khóa van, xả áp, tháo nắp van và lấy lưới lọc ra vệ sinh là thiết bị có thể hoạt động lại bình thường.
Cách hoạt động của lọc chữ y
4. Thông số kỹ thuật chung của y strainers
Để lựa chọn được một chiếc y strainers phù hợp bạn cần quan tâm đến các thông số kỹ thuật cơ bản sau:
- Kích thước (Size): DN15 – DN500 (hoặc lớn hơn tùy theo yêu cầu).
- Chất liệu thân van: Gang, Inox 304/316, Thép WCB, Nhựa PVC/UPVC.
- Chất liệu lưới lọc: Inox 304, Inox 316.
- Áp suất làm việc (Working Pressure): PN10, PN16, PN25...
- Nhiệt độ làm việc (Working Temperature): Khoảng -10°C đến 220°C (tùy thuộc vào vật liệu thân van và gioăng làm kín).
- Kiểu kết nối: Nối ren (Threaded Ends), Nối bích (Flanged Ends).
- Tiêu chuẩn mặt bích: JIS (10K, 20K), ANSI (150LB, 300LB), DIN (PN10, PN16), BS.
- Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Nhật Bản, G7...
5. Phân loại van y lọc
Trên thị trường hiện nay, van y lọc được phân loại dựa trên nhiều tiêu chí khác nhau để đáp ứng đa dạng nhu cầu sử dụng.
5.1. Phân loại theo chất liệu
- Y lọc gang: Phổ biến nhất, giá thành hợp lý, độ bền cao, chuyên dùng cho các hệ thống nước sạch, nước thải, PCCC.
- Y lọc inox: Chống ăn mòn và oxy hóa vượt trội, đảm bảo an toàn vệ sinh. Đây là lựa chọn hàng đầu cho ngành thực phẩm, đồ uống, dược phẩm, hóa chất.
- Y lọc thép: Chịu được áp suất và nhiệt độ rất cao, thường được sử dụng trong các hệ thống lò hơi, dầu nóng, khí nén áp lực cao.
- Y lọc nhựa: Có khả năng kháng hóa chất cực tốt, chuyên dùng cho các đường ống vận chuyển axit, bazơ, nước biển.

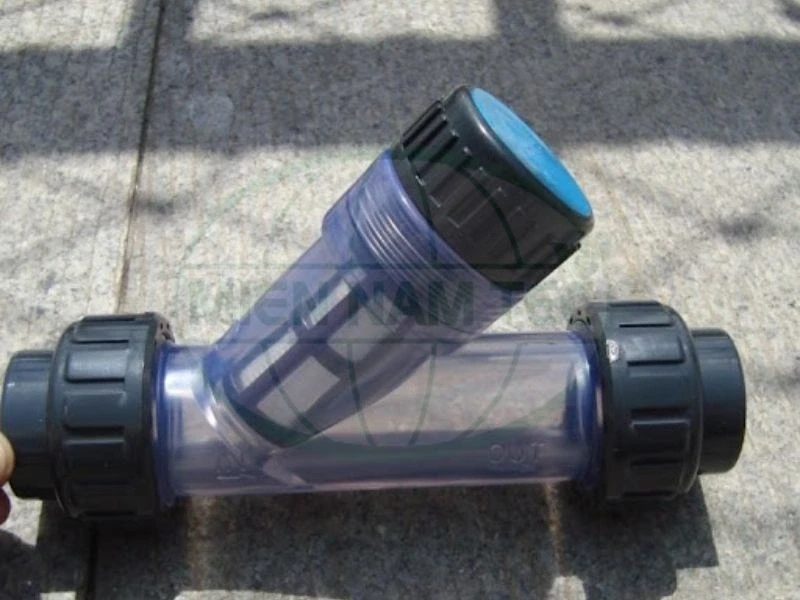

Y lọc nhựa UPVC
5.2. Phân loại theo phương thức kết nối
- Y lọc nối ren: Thiết kế nhỏ gọn, lắp đặt nhanh chóng, phù hợp cho các đường ống có kích thước nhỏ (thường từ DN15 đến DN50).
- Y lọc nối bích: Kết nối chắc chắn bằng bu lông, chịu được áp lực và rung động lớn, chuyên dùng cho các hệ thống đường ống lớn (từ DN50 trở lên).
5.3 Phân loại theo xuất xứ
Xuất xứ cũng là một yếu tố quan trọng cần xem xét khi lựa chọn van y lọc. Các sản phẩm từ các nước khác nhau có thể có chất lượng, tiêu chuẩn và giá thành khác nhau.
- Hàn Quốc: Các sản phẩm từ Hàn Quốc thường có chất lượng tốt, độ bền cao, được sản xuất theo tiêu chuẩn quốc tế.
- Đài Loan: Các sản phẩm từ Đài Loan có chất lượng khá tốt, giá thành hợp lý, phù hợp với nhiều ứng dụng khác nhau.
- Trung Quốc: Các sản phẩm từ Trung Quốc có giá thành rẻ, nhưng chất lượng có thể không đồng đều. Cần lựa chọn các nhà cung cấp uy tín để đảm bảo chất lượng sản phẩm.
- Nhật Bản: Các sản phẩm từ Nhật Bản nổi tiếng với chất lượng vượt trội, độ chính xác cao, nhưng giá thành thường cao hơn so với các sản phẩm từ các nước khác.
- Malaysia: Các sản phẩm từ Malaysia có chất lượng ổn định, giá thành cạnh tranh, là một lựa chọn tốt cho các ứng dụng thông thường.

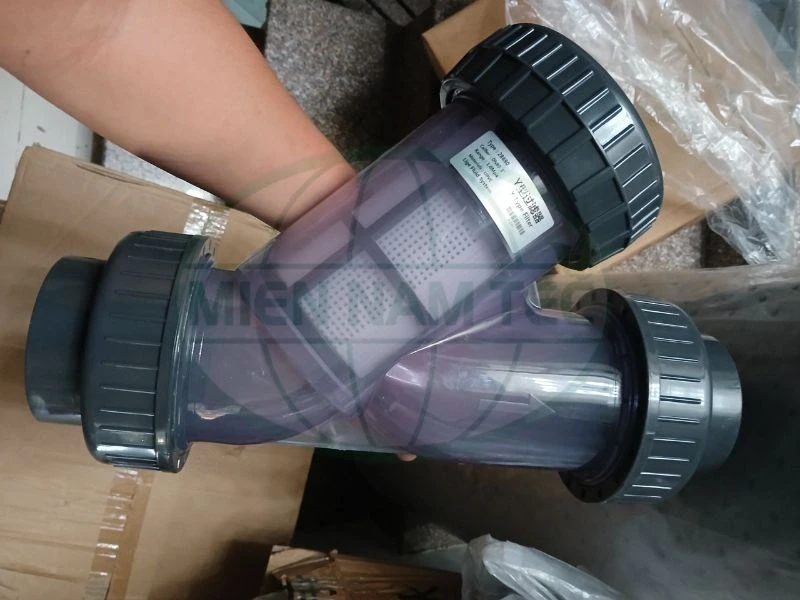

Mẫu Y lọc Trung Quốc
6. Ứng dụng của y lọc trong thực tiễn
Nhờ khả năng bảo vệ hệ thống hiệu quả, y lọc có mặt trong hầu hết các ngành công nghiệp:
- Hệ thống cấp nước và xử lý nước thải: Lắp đặt trước máy bơm và đồng hồ nước để ngăn cát, sỏi, rác làm hỏng cánh quạt và bộ đếm.
- Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo các đầu phun sprinkler không bị tắc nghẽn bởi cặn gỉ từ đường ống, một yêu cầu sống còn để hệ thống hoạt động hiệu quả khi có sự cố.
- Nhà máy thực phẩm, dược phẩm: Y lọc inox vi sinh được dùng để lọc cặn trong sữa, nước giải khát, siro, dung môi, đảm bảo độ tinh khiết và an toàn vệ sinh cho sản phẩm cuối cùng.
- Ngành hóa chất: Sử dụng y lọc nhựa hoặc inox 316 để bảo vệ bơm định lượng và các van điều khiển đắt tiền khỏi sự ăn mòn và tắc nghẽn của hóa chất.
- Hệ thống khí nén, lò hơi: Lọc các cặn carbon, gỉ sét trong đường ống hơi và khí nén, bảo vệ các thiết bị truyền động và bẫy hơi.

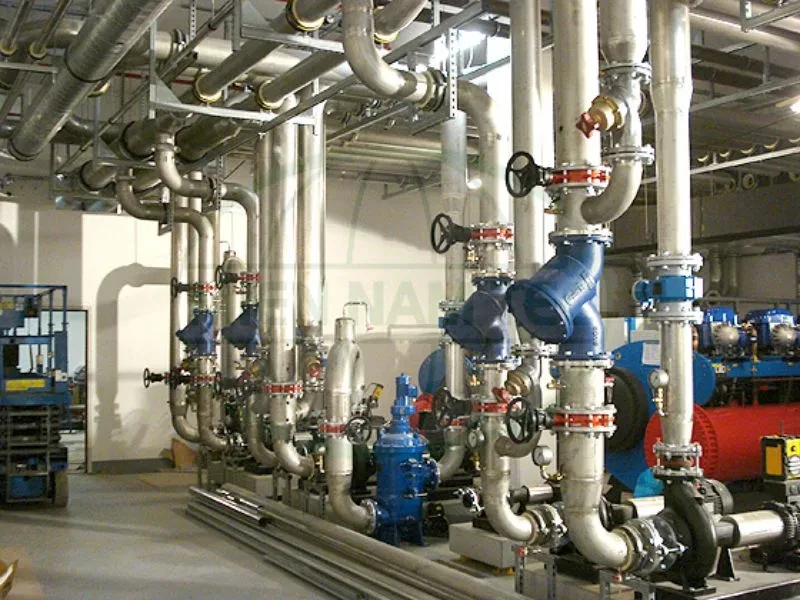

Ứng dụng của y lọc trong công nghiệp
7. Mua y lọc ở đâu uy tín, giá tốt?
Việc lựa chọn một chiếc y lọc chất lượng là vô cùng quan trọng, nhưng tìm được nhà cung cấp uy tín còn quan trọng hơn. Với vị thế là một trong những đơn vị hàng đầu trong ngành, Công Nghệ Thiết Bị Lọc Miền Nam tự hào là điểm đến đáng tin cậy của bạn.
Khi lựa chọn chúng tôi, bạn sẽ nhận được:
- Sự tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp bạn chọn đúng loại van y lọc phù hợp nhất với nhu cầu và ngân sách.
- Sản phẩm chính hãng: Cam kết 100% sản phẩm có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng chỉ CO/CQ.
- Giá cả cạnh tranh: Nhập khẩu trực tiếp, mang đến mức giá tốt nhất thị trường.
- Hàng luôn sẵn kho: Đa dạng mẫu mã, kích thước, sẵn sàng đáp ứng mọi đơn hàng.
- Chế độ bảo hành chu đáo: Bảo hành dài hạn, hỗ trợ kỹ thuật tận tình.
Qua những phân tích chi tiết trên, có thể thấy y lọc không chỉ là một thiết bị lọc đơn thuần, mà là một người vệ sĩ thầm lặng, một khoản đầu tư thông minh để bảo vệ an toàn và hiệu suất cho toàn bộ hệ thống đường ống của bạn. Việc hiểu rõ về lọc chữ y sẽ giúp bạn hàng đưa ra lựa chọn chính xác, tối ưu hóa vận hành và tiết kiệm chi phí bảo trì lâu dài.
Nếu bạn còn bất kỳ thắc mắc nào hoặc cần tư vấn sâu hơn về các loại y strainers và các giải pháp lọc khác, đừng ngần ngại liên hệ ngay với đội ngũ chuyên gia của Công Nghệ Thiết Bị Lọc Miền Nam. Chúng tôi luôn sẵn lòng phục vụ
